トップ　＞　ブラシ付き　平歯車　＞　TE-60MN-24
　
TE-60MN-24
スパーギヤ。
高トルク。
■　ギヤードモータ仕様
※
000
の出力軸回転方向は、モータの回転方向に同じ。
※ 定格回転数は、定格トルクより算出したものです。
機種名 定格
電圧		 定格負荷 無負荷 機械的瞬間
許容トルク		 出力 寸法 重量
電流 回転数 トルク 電流 回転数
Ｖ mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm Ｗ mm ｇ
TE-60MN-24-005 24 1,000以下 860.0 0,098.00 01.00 350以下 940.0 0,294.00 03.00 7.86 104.0 700.0
TE-60MN-24-010 24 1,000以下 430.0 0,196.00 02.00 350以下 470.0 0,588.00 06.00 7.85 104.0 700.0
TE-60MN-24-015 24 1,000以下 285.0 0,294.00 03.00 350以下 315.0 0,882.00 09.00 7.86 109.0 790.0
TE-60MN-24-020 24 1,000以下 215.0 0,392.00 04.00 350以下 235.0 1,176.00 12.00 7.85 109.0 790.0
TE-60MN-24-030 24 1,000以下 145.0 0,588.00 06.00 350以下 156.0 1,764.00 18.00 7.83 109.0 790.0
TE-60MN-24-050 24 1,000以下 085.0 0,980.00 10.00 350以下 094.0 2,940.00 30.00 7.81 116.0 810.0
TE-60MN-24-060 24 1,000以下 072.0 1,176.00 12.00 350以下 078.0 3,528.00 36.00 7.76 116.0 810.0
TE-60MN-24-075 24 1,000以下 057.0 1,470.00 15.00 350以下 062.0 4,410.00 45.00 7.86 116.0 810.0
TE-60MN-24-100 24 1,000以下 043.0 1,960.00 20.00 350以下 047.0 4,900.00 50.00 7.81 116.0 810.0
TE-60MN-24-150 24 0,800以下 028.0 2,450.00 25.00 350以下 031.0 4,900.00 50.00 7.19 116.0 810.0
TE-60MN-24-200 24 0,800以下 020.0 2,450.00 25.00 350以下 023.0 4,900.00 50.00 5.14 116.0 810.0
■　モータ仕様
定格電圧
24 V
定格負荷トルク
19 .60 mN・m
200 .00 gf-cm
定格負荷回転数
4,500 r/min
定格負荷電流
800 mA
無負荷回転数
4,800 r/min
無負荷電流
300 mA
回転方向
反時計方向(CCW)
アマチュア内　バリスタ付き
■　モータ特性表
TE-60MN　特性グラフ
クリックで、拡大表示します。

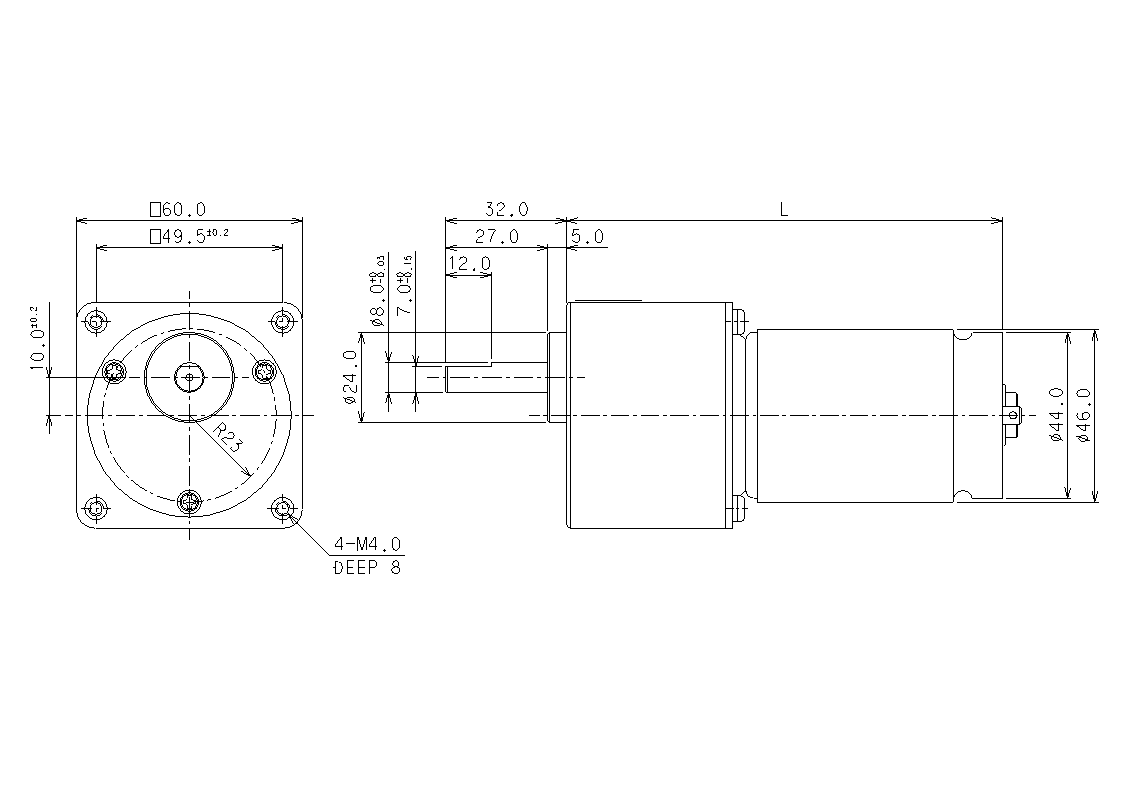

■　外観図
TE-60MN　外観図
TE-60MN　外観写真
