TE-40QN5-24
スパーギヤ。
他社製品の置き換えに最適。
TE-40QG-24の代替機種です。
■　ギヤードモータ仕様
※
の出力軸回転方向は、モータの回転方向に同じ。
※ 定格回転数は、定格トルクより算出したものです。
機種名 定格
電圧		 定格負荷 無負荷 機械的瞬間
許容トルク		 出力 寸法 重量
電流 回転数 トルク 電流 回転数
Ｖ mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm Ｗ mm ｇ
TE-40QN5-24-10 24 460以下 794 49.00 0.50 140以下 936 147.00 1.50 4.08 52.5 180.0
TE-40QN5-24-25 24 460以下 318 122.50 1.25 140以下 374 362.60 3.70 4.08 52.5 180.0
TE-40QN5-24-30 24 460以下 265 147.00 1.50 140以下 312 441.00 4.50 4.08 52.5 180.0
TE-40QN5-24-50 24 460以下 159 245.00 2.50 140以下 187 735.00 7.50 4.08 55.5 190.0
TE-40QN5-24-60 24 460以下 132 294.00 3.00 140以下 156 882.00 9.00 4.07 55.5 190.0
TE-40QN5-24-75 24 460以下 106 367.50 3.75 140以下 125 1078.00 11.00 4.08 55.5 190.0
TE-40QN5-24-100 24 460以下 79.4 490.00 5.00 140以下 94 1470.00 15.00 4.08 55.5 190.0
TE-40QN5-24-120 24 460以下 66.2 588.00 6.00 140以下 78.0 1764.00 18.00 4.08 58.5 195.0
TE-40QN5-24-150 24 400以下 54.5 588.00 6.00 140以下 62.4 1764.00 18.00 2.36 58.5 195.0
TE-40QN5-24-200 24 340以下 42.1 588.00 6.00 140以下 46.8 1764.00 18.00 2.59 58.5 195.0
TE-40QN5-24-300 24 280以下 28.8 588.00 6.00 140以下 31.2 1764.00 18.00 1.77 58.5 195.0
TE-40QN5-24-500 24 230以下 17.7 588.00 6.00 140以下 18.7 1764.00 18.00 1.09 60.0 200.0
TE-40QN5-24-750 24 200以下 11.9 588.00 6.00 140以下 12.5 1764.00 18.00 0.73 60.0 200.0
TE-40QN5-24-900 24 200以下 10.0 588.00 6.00 140以下 10.4 1764.00 18.00 0.62 60.0 200.0
■　モータ仕様
定格電圧 24   V
定格負荷トルク  4 .90 mN・m
50 .00 gf-cm
定格負荷回転数 8000   r/min
定格負荷電流 365   mA
無負荷回転数 9600   r/min
無負荷電流 120   mA
回転方向 反時計方向(CCW)
 アマチュア内　バリスタ付き
■　モータ特性表
TE-35/40QN5-24　特性グラフ
クリックで、拡大表示します。

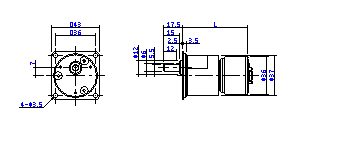

■　外観図 ■　フランジなし

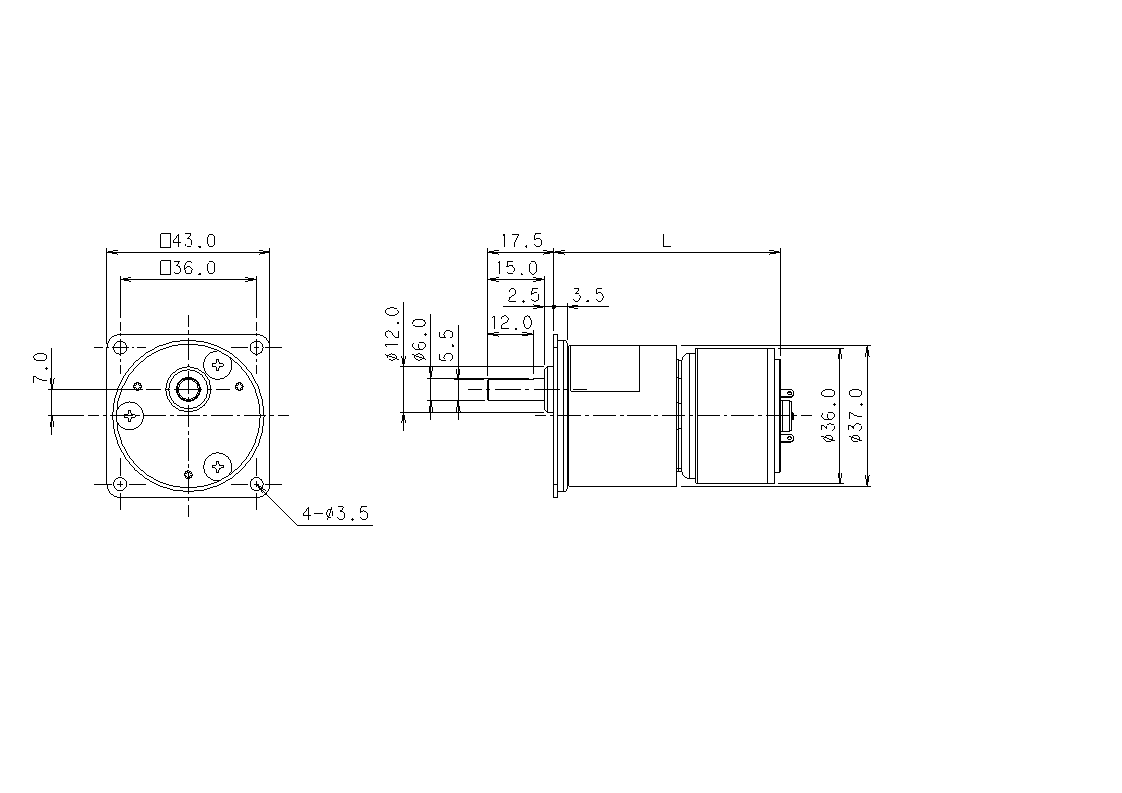

TE-40QN5　外観図
TE-35/40QN5　外観写真
