トップ　＞　平歯車　ブラシレス　＞　TE-35CB-35　＞　TE-40CB-24
TE-40CB-24
スパーギヤを使用。
インナーロータ型ブラシレスモータを搭載。
慣性モーメントが小さく、応答性に優れる。
ショートサイズ。
（駆動回路なし・別売り）
■　ギヤードモータ仕様
※
の出力軸回転方向は、モータの回転方向に同じ。
※ 定格回転数は、定格トルクより算出したものです。
機種名 定格
電圧		 定格負荷 無負荷 機械的瞬間
許容トルク		 出力 寸法 重量
電流 回転数 トルク 電流 回転数
Ｖ mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm Ｗ mm ｇ
TE-40CB-24-10 24 370以下 373 58.80 0.60 180以下 416 176.40 1.80 2.30 83.0 235.0
TE-40CB-24-25 24 370以下 149 147.00 1.50 180以下 166 441.00 4.50 2.30 86.0 235.0
TE-40CB-24-30 24 370以下 124 176.40 1.80 180以下 138 529.20 5.40 2.29 86.0 235.0
TE-40CB-24-50 24 370以下 74.5 294.00 3.00 180以下 83 882.00 9.00 2.31 89.0 245.0
TE-40CB-24-60 24 370以下 62.0 352.80 3.60 180以下 69.5 980.00 10.00 2.29 89.0 245.0
TE-40CB-24-75 24 370以下 49.7 441.00 4.50 180以下 55.5 1274.00 13.00 2.31 89.0 245.0
TE-40CB-24-100 24 370以下 37.3 588.00 6.00 180以下 41.6 1764.00 18.00 2.28 89.0 245.0
TE-40CB-24-120 24 340以下 31.6 588.00 6.00 180以下 34.7 1764.00 18.00 1.97 90.5 255.0
TE-40CB-24-150 24 320以下 25.6 588.00 6.00 180以下 27.7 1764.00 18.00 1.60 90.5 255.0
TE-40CB-24-200 24 290以下 19.5 588.00 6.00 180以下 20.8 1764.00 18.00 1.23 90.5 255.0
■　モータ仕様
定格電圧 24   V
定格負荷トルク 5 .88 mN・m
60 .00 gf-cm
定格負荷回転数 3840   r/min
定格負荷電流 235   mA
無負荷回転数 4200   r/min
無負荷電流 120   mA
回転方向 時計方向(CW)
駆動回路なし・別売り
■　モータ特性表
TE-35/40CB-24　特性グラフ
クリックで、拡大表示します。

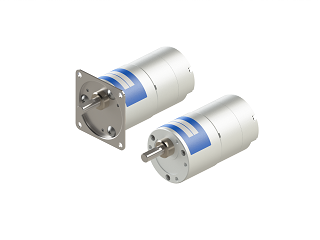

TE-35/40CB　外観写真
