TE-38/63BHL-24
遊星ギヤ。インナーロータ型ブラシレスモータ搭載。
慣性モーメントが小さく、応答性に優れる。
極性の入れ替えで回転方向を変更可能。
（駆動回路内蔵）
■　ギヤードモータ仕様
※
000
の出力軸回転方向は、モータの回転方向に同じ。
※ 定格回転数は、定格トルクより算出したものです。
機種名 定格
電圧		 定格負荷 無負荷 機械的瞬間
許容トルク		 出力 TE-38 TE-63
電流 回転数 トルク 電流 回転数 寸法 重量 寸法 重量
Ｖ mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm Ｗ mm ｇ mm ｇ
TE-38BHL-24-0004 24 800以下 831.0 0,078.40 00.80 200以下 1,059.0 0,235.20 02.40 6.83 76.0 285.0 079.0 305.0
TE-38BHL-24-0006 24 800以下 554.0 0,117.60 01.20 200以下 0,706.0 0,352.80 03.60 6.83 76.0 285.0 079.0 305.0
TE-38BHL-24-0016 24 800以下 208.0 0,313.60 03.20 200以下 0,265.0 0,940.80 09.60 6.84 83.0 335.0 086.0 355.0
TE-38BHL-24-0024 24 800以下 139.0 0,470.40 04.80 200以下 0,176.0 1,411.20 14.40 6.85 83.0 335.0 086.0 355.0
TE-38BHL-24-0036 24 800以下 092.0 0,705.60 07.20 200以下 0,118.0 2,116.80 21.60 6.80 83.0 335.0 086.0 355.0
TE-38BHL-24-0064 24 800以下 052.0 1,254.40 12.80 200以下 0,066.0 3,763.20 38.40 6.84 90.0 365.0 093.0 385.0
TE-38BHL-24-0096 24 800以下 035.0 1,881.60 19.20 200以下 0,044.0 5,644.80 57.60 6.90 90.0 365.0 093.0 385.0
TE-38BHL-24-0144 24 800以下 023.0 2,822.40 28.80 200以下 0,029.0 5,880.00 60.00 6.80 90.0 365.0 093.0 385.0
TE-38BHL-24-0216 24 630以下 016.0 2,940.00 30.00 200以下 0,020.0 5,880.00 60.00 4.93 90.0 365.0 093.0 385.0
TE-38BHL-24-0256 24 570以下 013.9 2,940.00 30.00 200以下 0,015.7 5,880.00 60.00 4.28 97.0 405.0 100.0 425.0
TE-38BHL-24-0384 24 470以下 009.6 2,940.00 30.00 200以下 0,010.5 5,880.00 60.00 2.96 97.0 405.0 100.0 425.0
TE-38BHL-24-0576 24 390以下 006.5 2,940.00 30.00 200以下 0,007.0 5,880.00 60.00 2.00 97.0 405.0 100.0 425.0
TE-38BHL-24-0864 24 350以下 004.4 2,940.00 30.00 200以下 0,004.7 5,880.00 60.00 1.36 97.0 405.0 100.0 425.0
TE-38BHL-24-1296 24 310以下 003.0 2,940.00 30.00 200以下 0,003.1 5,880.00 60.00 0.92 97.0 405.0 100.0 425.0
■　モータ仕様
定格電圧
24 V
定格負荷トルク
19 .60 mN・m
200 .00 gf-cm
定格負荷回転数
3,500 r/min
定格負荷電流
550 mA
無負荷回転数
4,400 r/min
無負荷電流
130 mA
回転方向
時計方向(CW)
駆動回路内蔵
■　モータ特性表
TE-38/63BHL-24　特性グラフ
クリックで、拡大表示します。
■　外観図

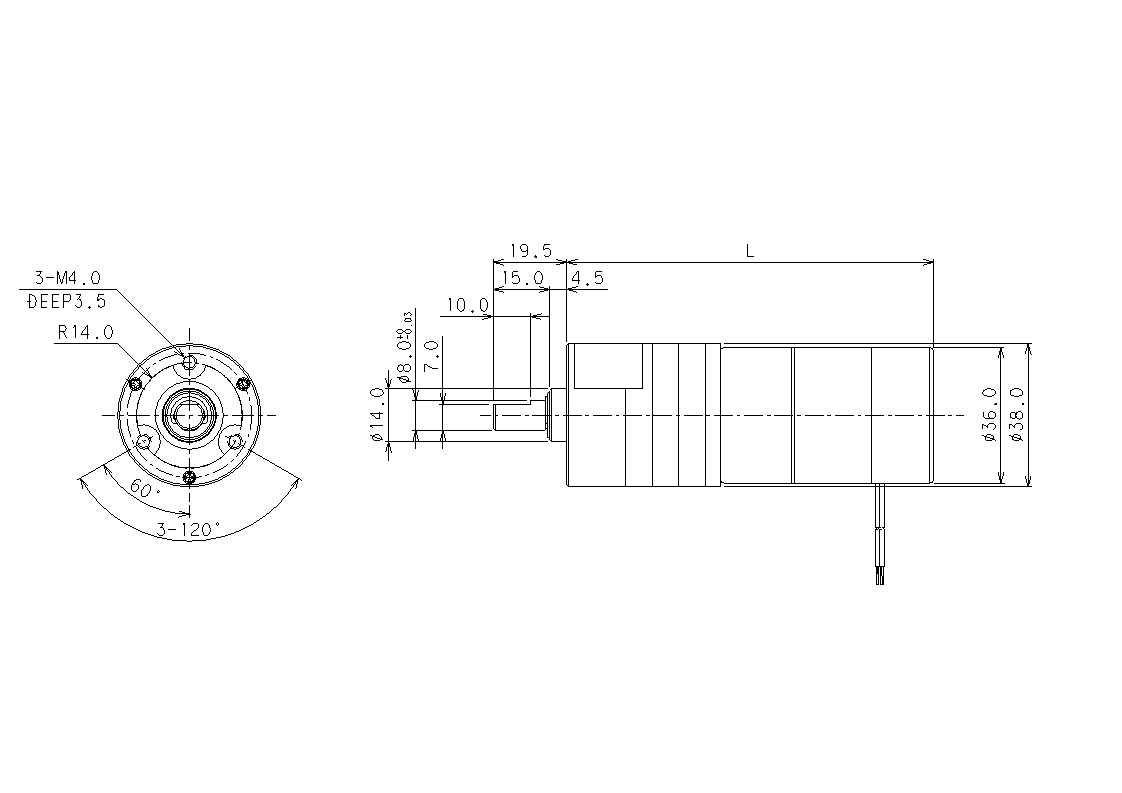

TE-38BHL　外観図TE-63BHL　外観図

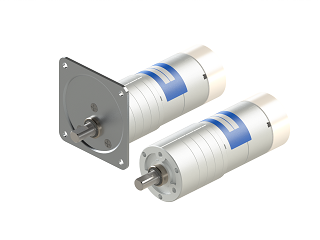

TE-38/63BHL　外観写真
