トップ　＞　ブラシ付き　平歯車　＞　TE-35/40NA-12
　
TE-35/40NA-12
スパーギヤ。
低騒音・低速で長寿命。
■　ギヤードモータ仕様
※
000
の出力軸回転方向は、モータの回転方向に同じ。
※ 定格回転数は、定格トルクより算出したものです。
機種名 定格
電圧		 定格負荷 無負荷 機械的瞬間
許容トルク		 出力 TE-35 TE-40
電流 回転数 トルク 電流 回転数 寸法 重量 寸法 重量
Ｖ mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm Ｗ mm ｇ mm ｇ
TE-35NA-12-010 12 120以下 178.0 019.60 0.20 40以下 230.0 0,098.00 01.00 0.37 49.0 160.0 52.5 180.0
TE-35NA-12-025 12 120以下 069.0 049.00 0.50 40以下 092.0 0,147.00 01.50 0.35 49.0 160.0 52.5 180.0
TE-35NA-12-030 12 120以下 057.0 058.80 0.60 40以下 077.0 0,196.00 02.00 0.35 49.0 160.0 52.5 180.0
TE-35NA-12-050 12 120以下 035.0 098.00 1.00 40以下 046.0 0,294.00 03.00 0.36 51.5 170.0 55.0 190.0
TE-35NA-12-060 12 120以下 027.0 117.60 1.20 40以下 038.0 0,294.00 03.00 0.33 51.5 170.0 55.0 190.0
TE-35NA-12-075 12 120以下 022.0 147.00 1.50 40以下 030.0 0,441.00 04.50 0.34 51.5 170.0 55.0 190.0
TE-35NA-12-100 12 120以下 019.0 196.00 2.00 40以下 023.0 0,588.00 06.00 0.39 51.5 170.0 55.0 190.0
TE-35NA-12-120 12 120以下 014.0 235.20 2.40 40以下 019.0 0,735.00 07.50 0.35 54.5 175.0 58.0 195.0
TE-35NA-12-150 12 120以下 011.5 294.00 3.00 40以下 015.0 0,882.00 09.00 0.35 54.5 175.0 58.0 195.0
TE-35NA-12-200 12 120以下 008.5 392.00 4.00 40以下 011.0 1,176.00 12.00 0.35 54.5 175.0 58.0 195.0
TE-35NA-12-300 12 120以下 005.3 588.00 6.00 40以下 007.5 1,764.00 18.00 0.33 54.5 175.0 58.0 195.0
TE-35NA-12-500 12 080以下 003.6 588.00 6.00 40以下 004.6 1,764.00 18.00 0.22 56.5 180.0 60.0 200.0
TE-35NA-12-750 12 080以下 002.5 588.00 6.00 40以下 002.9 1,764.00 18.00 0.15 56.5 180.0 60.0 200.0
TE-35NA-12-900 12 080以下 002.2 588.00 6.00 40以下 002.4 1,764.00 18.00 0.14 56.5 180.0 60.0 200.0
■　モータ仕様
定格電圧
12 V
定格負荷トルク
1 .96 mN・m
20 .00 gf-cm
定格負荷回転数
2,100 r/min
定格負荷電流
100 mA
無負荷回転数
2,500 r/min
無負荷電流
30 mA
回転方向
反時計方向(CCW)
アマチュア内　コンデンサ付き
■　モータ特性表
TE-35/40NA-12　特性グラフ
クリックで、拡大表示します。
■　外観図 ■　重要なお知らせ

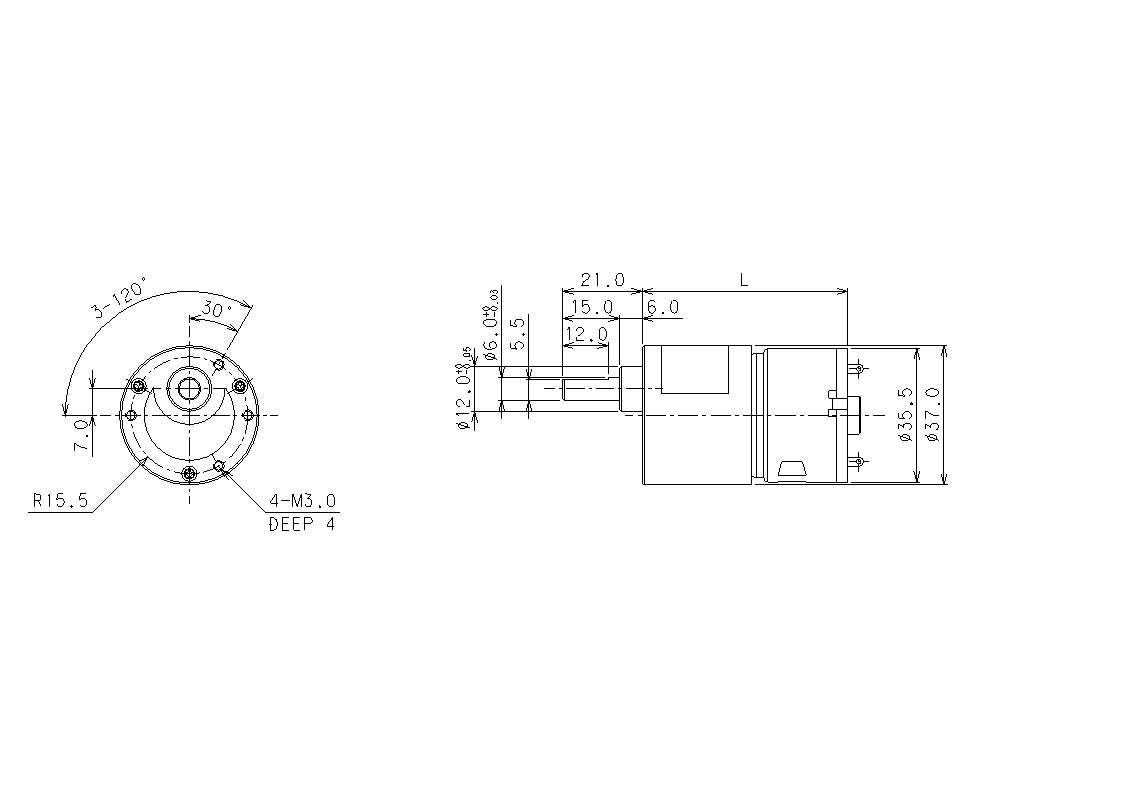

TE-35NA　外観図TE-40NA　外観図

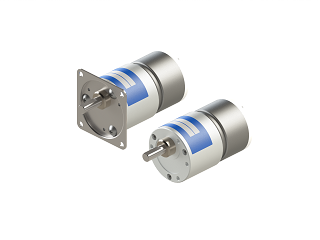

TE-35/40NA　外観写真
