トップ　＞　ブラシ付き　遊星歯車　＞　TE-22SG-24
　
TE-22SG-24
遊星ギヤ。
高強度・高トルク。
■　ギヤードモータ仕様
※
000
の出力軸回転方向は、モータの回転方向に同じ。
※ 定格回転数は、定格トルクより算出したものです。
機種名 定格
電圧		 定格負荷 無負荷 機械的瞬間
許容トルク		 出力 寸法 重量
電流 回転数 トルク 電流 回転数
Ｖ mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm Ｗ mm ｇ
TE-22SG-24-0004 24 250以下 1,578.0 011.76 0.12 80以下 1,955.0 049.00 0.50 1.94 47.5 078.5
TE-22SG-24-0006 24 250以下 1,030.0 017.64 0.18 80以下 1,307.0 049.00 0.50 1.90 47.5 078.5
TE-22SG-24-0016 24 250以下 0,376.0 047.04 0.48 80以下 0,486.0 098.00 1.00 1.85 52.5 088.0
TE-22SG-24-0024 24 250以下 0,256.0 070.56 0.72 80以下 0,324.0 147.00 1.50 1.89 52.5 088.0
TE-22SG-24-0036 24 250以下 0,175.0 105.84 1.08 80以下 0,220.0 196.00 2.00 1.94 52.5 088.0
TE-22SG-24-0064 24 250以下 0,092.0 186.20 1.90 80以下 0,122.0 294.00 3.00 1.80 57.5 097.0
TE-22SG-24-0096 24 250以下 0,061.0 274.40 2.80 80以下 0,082.0 441.00 4.50 1.75 57.5 097.0
TE-22SG-24-0144 24 240以下 0,042.0 392.00 4.00 80以下 0,056.0 686.00 7.00 1.73 57.5 097.0
TE-22SG-24-0216 24 190以下 0,031.0 392.00 4.00 80以下 0,037.0 882.00 9.00 1.27 57.5 097.0
TE-22SG-24-0256 24 170以下 0,026.0 392.00 4.00 80以下 0,031.0 882.00 9.00 1.70 62.5 106.0
TE-22SG-24-0384 24 130以下 0,018.5 392.00 4.00 80以下 0,021.0 882.00 9.00 0.76 62.5 106.0
TE-22SG-24-0576 24 110以下 0,013.0 392.00 4.00 80以下 0,014.5 882.00 9.00 0.53 62.5 106.0
TE-22SG-24-0864 24 100以下 0,009.0 392.00 4.00 80以下 0,009.4 882.00 9.00 0.37 62.5 106.0
TE-22SG-24-1296 24 090以下 0,006.0 392.00 4.00 80以下 0,006.4 882.00 9.00 0.23 62.5 106.0
■　モータ仕様
定格電圧
24 V
定格負荷トルク
2 .94 mN・m
30 .00 gf-cm
定格負荷回転数
6,900 r/min
定格負荷電流
155 mA
無負荷回転数
8,370 r/min
無負荷電流
43 mA
回転方向
時計方向(CW)
アマチュア内　バリスタ付き
■　モータ特性表
TE-22SG-24　特性グラフ
クリックで、拡大表示します。

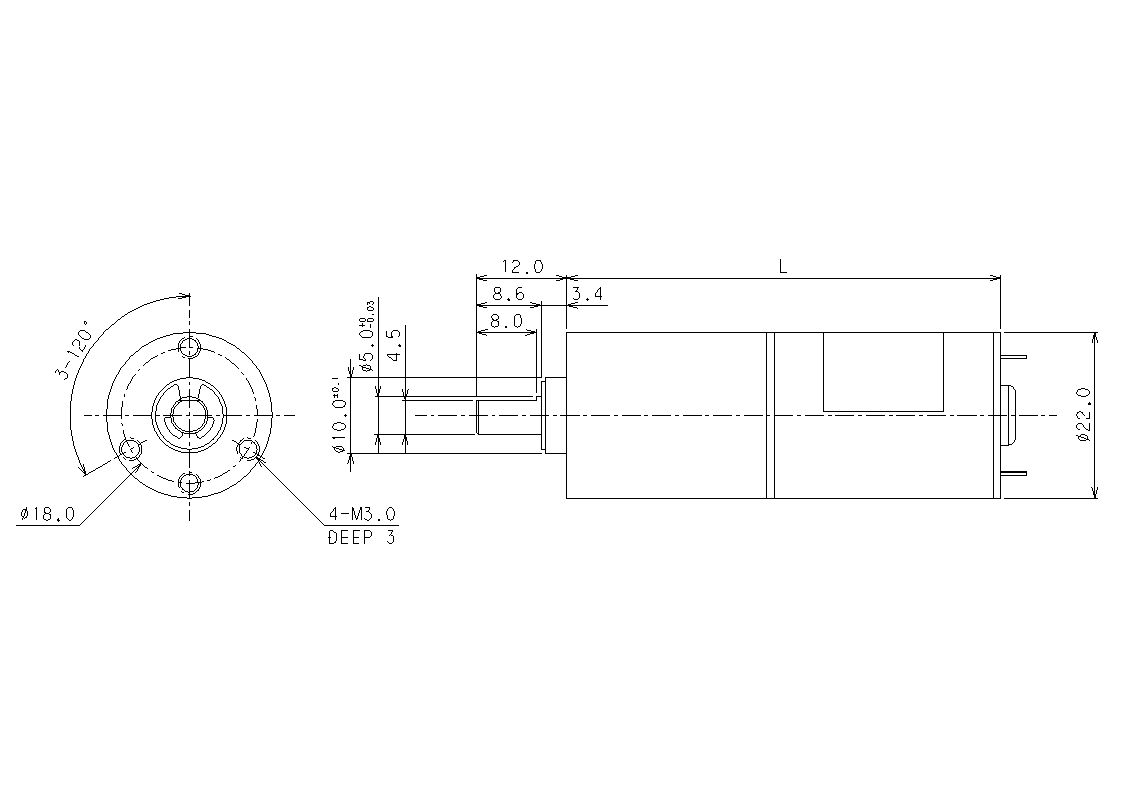

■　外観図
TE-22SG　外観図
TE-22SG　外観写真
