TE-22BH-24
遊星ギヤを使用。
インナーロータ型ブラシレスモータを搭載。
慣性モーメントが小さく、応答性に優れる。
（駆動回路なし・別売り）
■　ギヤードモータ仕様
※
000
の出力軸回転方向は、モータの回転方向に同じ。
※ 定格回転数は、定格トルクより算出したものです。
機種名 定格
電圧		 定格負荷 無負荷 機械的瞬間
許容トルク		 出力 寸法 重量
電流 回転数 トルク 電流 回転数
Ｖ mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm Ｗ mm ｇ
TE-22BH-24-0004 24 450以下 998.1 023.52 0.24 130以下 1,577.7 049.00 0.50 2.46 47.5 078.5
TE-22BH-24-0006 24 450以下 665.4 035.28 0.36 130以下 1,051.8 098.00 1.00 2.46 47.5 078.5
TE-22BH-24-0016 24 450以下 249.5 094.08 0.96 130以下 0,394.4 196.00 2.00 2.46 52.5 088.0
TE-22BH-24-0024 24 450以下 166.3 141.12 1.44 130以下 0,263.0 294.00 3.00 2.46 52.5 088.0
TE-22BH-24-0036 24 450以下 110.9 211.68 2.16 130以下 0,175.3 392.00 4.00 2.46 52.5 088.0
TE-22BH-24-0064 24 450以下 062.4 376.32 3.84 130以下 0,098.6 588.00 6.00 2.46 57.5 097.0
TE-22BH-24-0096 24 450以下 041.6 564.48 5.76 130以下 0,065.7 882.00 9.00 2.46 57.5 097.0
TE-22BH-24-0144 24 360以下 031.3 588.00 6.00 130以下 0,043.8 882.00 9.00 1.93 57.5 097.0
TE-22BH-24-0216 24 280以下 022.7 588.00 6.00 130以下 0,029.2 882.00 9.00 1.40 57.5 097.0
TE-22BH-24-0256 24 260以下 019.6 588.00 6.00 130以下 0,024.7 882.00 9.00 1.21 62.5 106.0
TE-22BH-24-0384 24 220以下 013.6 588.00 6.00 130以下 0,016.4 882.00 9.00 0.84 62.5 106.0
TE-22BH-24-0576 24 200以下 009.3 588.00 6.00 130以下 0,011.0 882.00 9.00 0.58 62.5 106.0
TE-22BH-24-0864 24 180以下 006.3 588.00 6.00 130以下 0,007.3 882.00 9.00 0.39 62.5 106.0
TE-22BH-24-1296 24 170以下 004.3 588.00 6.00 130以下 0,004.9 882.00 9.00 0.26 62.5 106.0
■　モータ仕様
定格電圧
24 V
定格負荷トルク
5 .88 mN・m
60 .00 gf-cm
定格負荷回転数
4,650 r/min
定格負荷電流
270 mA
無負荷回転数
6,600 r/min
無負荷電流
85 mA
回転方向
外装回路に依存
ホール素子仕様　（駆動回路・別売り）
■　モータ特性表

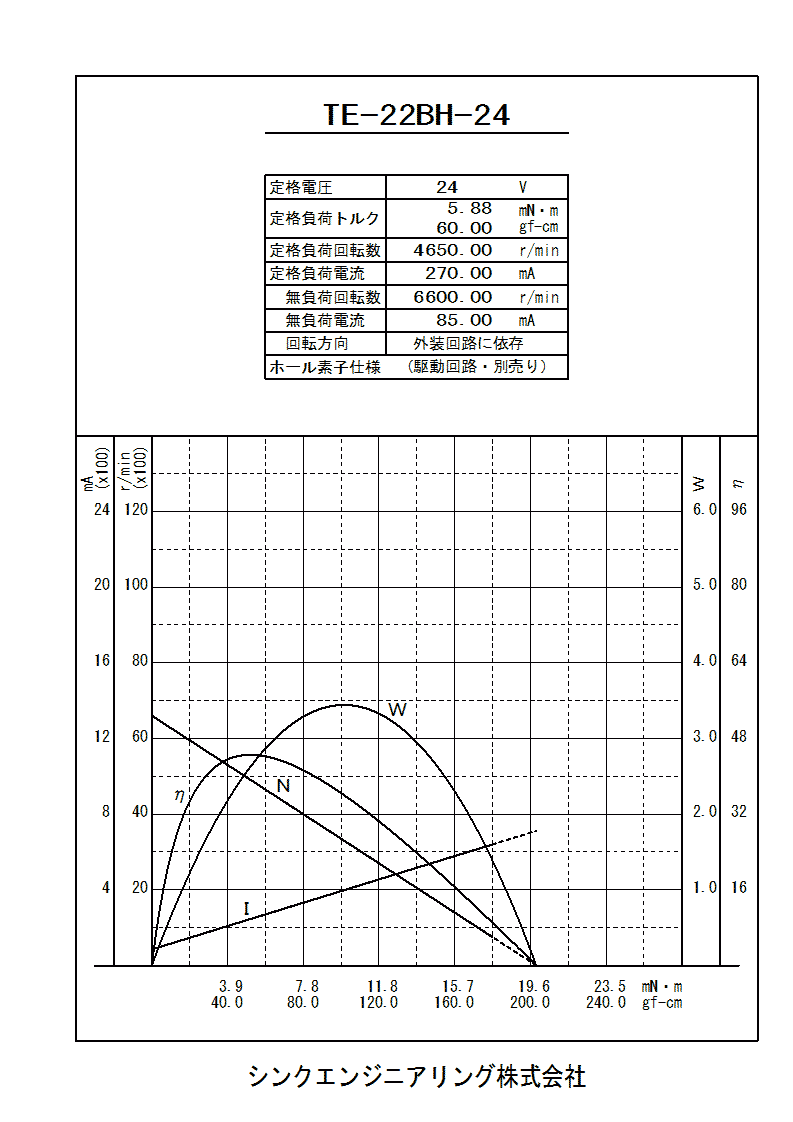

TE-22BH-24　特性グラフ
クリックで、拡大表示します。

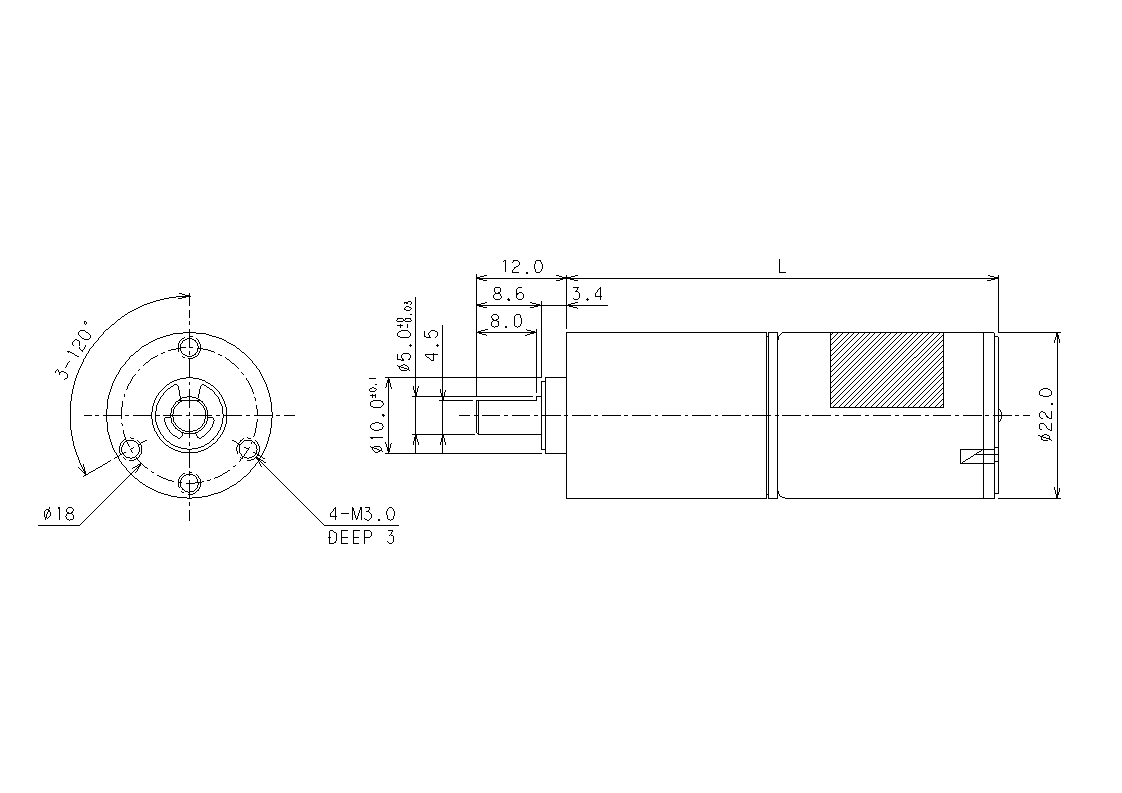

■　外観図

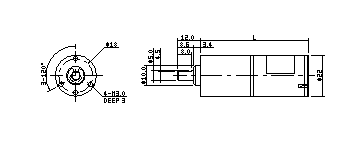

TE-22BH　外観図

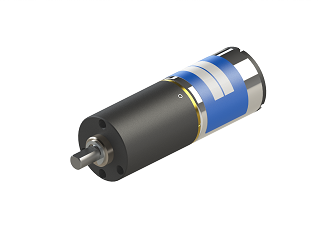

TE-22BH　外観写真
