TE-16KM-24
遊星ギヤ。
他の同シリーズに比べ高強度。
■　ギヤードモータ仕様
※
000
の出力軸回転方向は、モータの回転方向に同じ。
※ 定格回転数は、定格トルクより算出したものです。
機種名 定格
電圧		 定格負荷 無負荷 機械的瞬間
許容トルク		 出力 寸法 重量
電流 回転数 トルク 電流 回転数
Ｖ mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm Ｗ mm ｇ
TE-16KM-24-0004 24 150以下 4,000.0 001.96 0.02 70以下 5,000.0 049.00 0.50 0.82 30.0 28.0
TE-16KM-24-0006 24 150以下 2,700.0 002.94 0.03 70以下 3,350.0 049.00 0.50 0.83 30.0 28.0
TE-16KM-24-0016 24 150以下 1,000.0 007.84 0.08 70以下 1,250.0 049.00 0.50 0.82 33.0 30.0
TE-16KM-24-0024 24 150以下 0,665.0 011.76 0.12 70以下 0,850.0 049.00 0.50 0.82 33.0 30.0
TE-16KM-24-0036 24 150以下 0,450.0 017.64 0.18 70以下 0,570.0 098.00 1.00 0.83 33.0 30.0
TE-16KM-24-0064 24 150以下 0,250.0 031.36 0.32 70以下 0,310.0 098.00 1.00 0.82 36.0 35.0
TE-16KM-24-0096 24 150以下 0,165.0 047.04 0.48 70以下 0,210.0 147.00 1.50 0.81 36.0 35.0
TE-16KM-24-0144 24 150以下 0,114.0 070.56 0.72 70以下 0,145.0 196.00 2.00 0.84 36.0 35.0
TE-16KM-24-0216 24 150以下 0,080.0 098.00 1.00 70以下 0,096.0 294.00 3.00 0.82 36.0 35.0
TE-16KM-24-0256 24 150以下 0,060.0 117.60 1.20 70以下 0,080.0 392.00 4.00 0.74 40.0 40.0
TE-16KM-24-0384 24 150以下 0,042.0 186.20 1.90 70以下 0,050.0 588.00 6.00 0.82 40.0 40.0
TE-16KM-24-0576 24 150以下 0,025.0 274.40 2.80 70以下 0,036.0 588.00 6.00 0.72 40.0 40.0
TE-16KM-24-0864 24 150以下 0,017.0 392.00 4.00 70以下 0,023.0 588.00 6.00 0.70 40.0 40.0
TE-16KM-24-1296 24 150以下 0,012.0 392.00 4.00 70以下 0,016.0 588.00 6.00 0.49 40.0 40.0
■　モータ仕様
定格電圧
24 V
定格負荷トルク
0 .49 mN・m
5 .00 gf-cm
定格負荷回転数
18,600 r/min
定格負荷電流
130 mA
無負荷回転数
21,000 r/min
無負荷電流
50 mA
回転方向
時計方向(CW)
アマチュア内　バリスタ付き
■　モータ特性表
TE-16KM-24　特性グラフ
クリックで、拡大表示します。

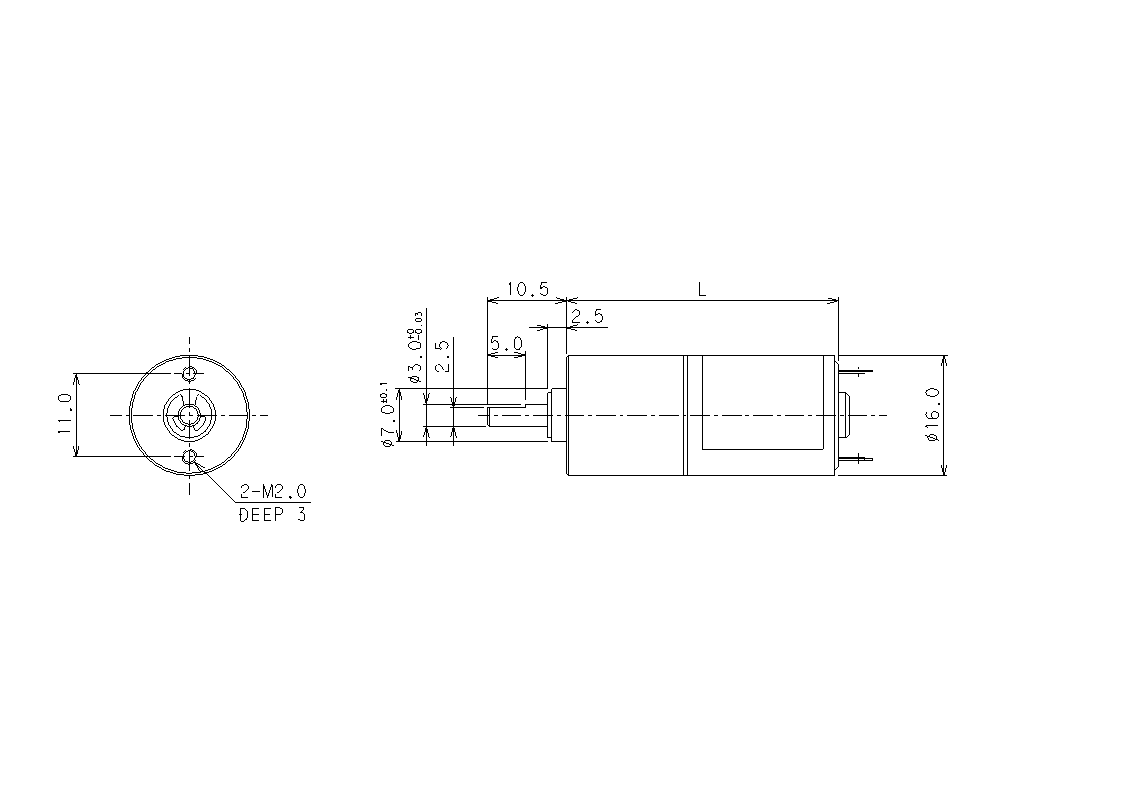

■　外観図
TE-16KM　外観図
TE-16KM　外観写真
