TE-16KJ-24
スパーギヤ。
汎用。
低負荷用に最適。
■　ギヤードモータ仕様
※
000
の出力軸回転方向は、モータの回転方向に同じ。
※ 定格回転数は、定格トルクより算出したものです。
機種名 定格
電圧		 定格負荷 無負荷 機械的瞬間
許容トルク		 出力 寸法 重量
電流 回転数 トルク 電流 回転数
Ｖ mA r/min mN・m Kgf-cm mA r/min mN・m Kgf-cm Ｗ mm ｇ
TE-16KJ-24-020 24 130以下 405.0 19.60 0.20 70以下 488.0 058.80 0.60 0.83 50.5 40.0
TE-16KJ-24-030 24 130以下 288.0 29.40 0.30 70以下 355.0 088.20 0.90 0.89 50.5 40.0
TE-16KJ-24-050 24 130以下 165.0 49.00 0.50 70以下 203.0 147.00 1.50 0.85 52.0 41.0
TE-16KJ-24-060 24 130以下 138.0 49.00 0.50 70以下 164.0 147.00 1.50 0.71 52.0 41.0
TE-16KJ-24-100 24 110以下 091.0 49.00 0.50 70以下 103.0 147.00 1.50 0.47 53.5 42.0
TE-16KJ-24-130 24 110以下 072.0 49.00 0.50 70以下 079.0 147.00 1.50 0.37 53.5 42.0
TE-16KJ-24-150 24 110以下 064.0 49.00 0.50 70以下 068.0 147.00 1.50 0.33 53.5 42.0
TE-16KJ-24-165 24 110以下 058.0 49.00 0.50 70以下 063.0 147.00 1.50 0.30 53.5 42.0
TE-16KJ-24-200 24 110以下 045.0 49.00 0.50 70以下 050.0 147.00 1.50 0.23 53.5 42.0
■　モータ仕様
定格電圧
24 V
定格負荷トルク
0 .98 mN・m
10 .00 gf-cm
定格負荷回転数
8,900 r/min
定格負荷電流
100 mA
無負荷回転数
10,000 r/min
無負荷電流
50 mA
回転方向
反時計方向(CCW)
アマチュア内　バリスタ付き
■　モータ特性表
TE-16KJ　特性グラフ
クリックで、拡大表示します。
■　外観図 ■　重要なお知らせ

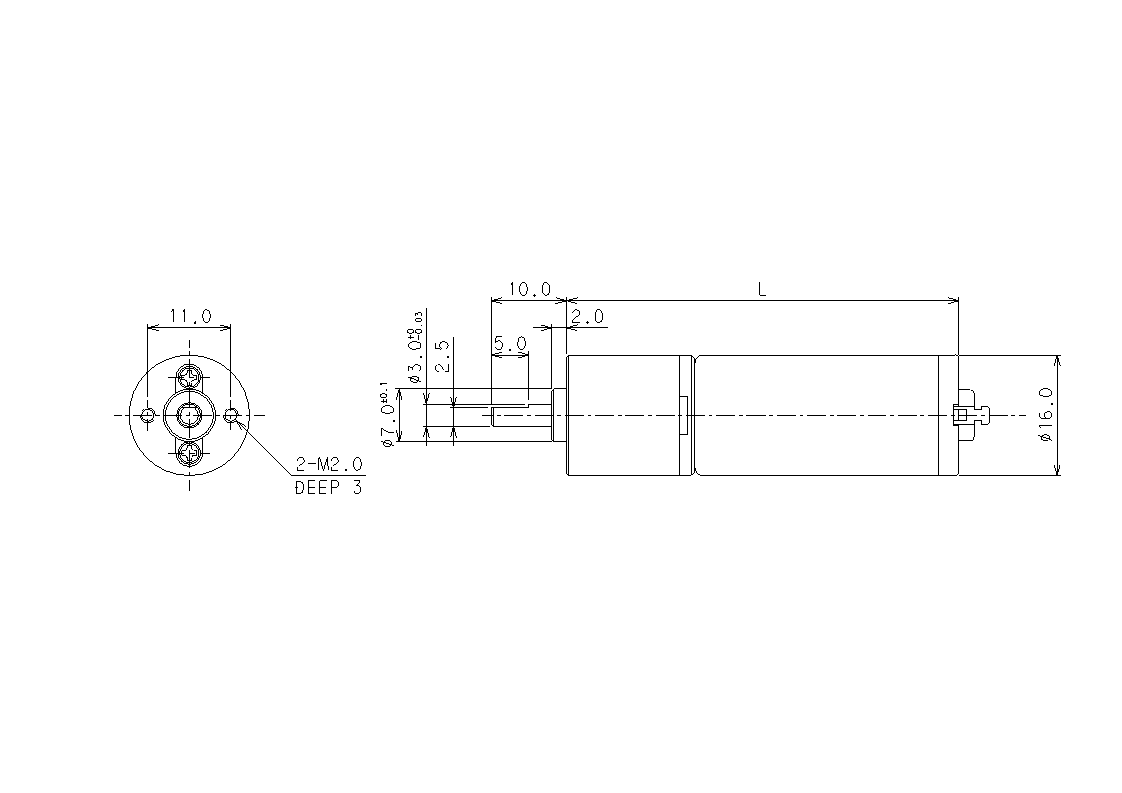

TE-16KJ　外観図
TE-16KJ　外観写真
